AWS Transit Gateway とルートテーブルの書き換えによる、ルーティング制御の構成

構成の名称

• Recovery Kit for EC2の「ルートテーブルシナリオ」とAWS Transit Gatewayを組み合わせた構成

構成の前提

• クラスターノードから見たクライアント（例：JP1/AJS3 - Managerを冗長化している場合のJP1/AJS3 - View等）が、オンプレミスや別VPCなどクラスターノードのVPC外にあり、Direct Connect・VPN・VPCピアリングで接続されている。
• クライアントからはAWS Transit Gatewayを経由している。

構成の特徴

• 本来のルートテーブルシナリオでは、AWSの仕様上クライアントはクラスターノードと同じVPC内にある必要があります。VPCの外にあるクライアントからは、ダミーの仮想IPアドレスとルートテーブルによる制御は行なえません。
• しかしTransit Gatewayを経由することで、VPC外部にクライアントからでもルートテーブルシナリオによるルーティング制御が使えます。

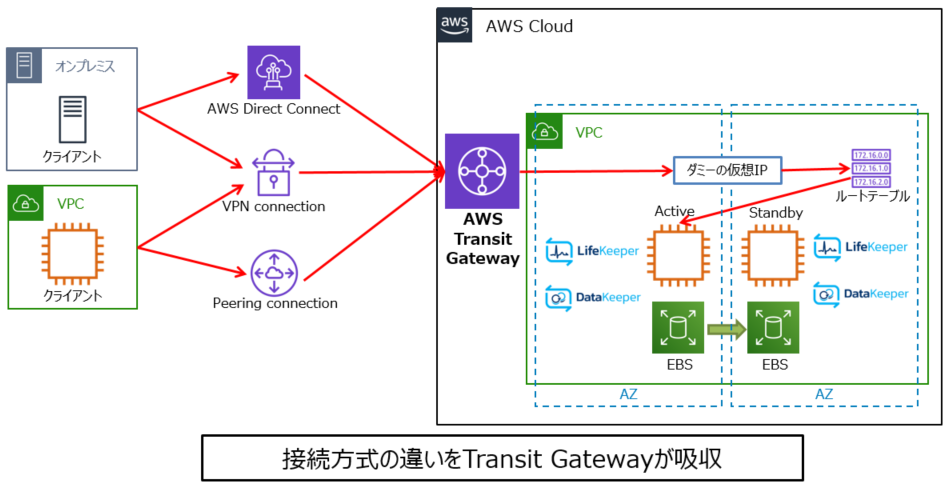

＜Transit Gatewayを組み合わせたルートテーブルシナリオの概念図＞

関連資料

• マニュアル
  • Linux版（v9.8.1現在）
  • Windows版（v8.10.0現在）
• 詳細な構築手順（StepByStepガイド）
  • Linux版：3.【Linux】Amazon EC2環境でのHAクラスター構築 Step by Step ガイド【ルートテーブルシナリオ編】
  • Windows版：5.【Windows】Amazon EC2環境でのHAクラスター構築 Step by Step ガイド【ルートテーブルシナリオ編】
• 過去のハンズオンセミナーの資料
  • Linux版のHULFTをLifeKeeperとDataKeeperで冗長化する手順（別VPCのクライアントからVPC経由でTransit Gatewayとルートテーブルシナリオで接続する構成
  • Windows版のJP1/AJS3 - ManagerをLifeKeeperとDataKeeperで冗長化する手順（別VPCのクライアントからVPC経由でTransit Gatewayとルートテーブルシナリオで接続する構成
  • 評価キット（日立製作所様のサイト）：ハンズオンに省略された手順も全て収録されています。
